污泥濃縮池
一、濃縮池的簡要說明及基本工作原理：
含有細粒物體的料漿，經槽架給入濃縮池的中心部位某一深度處，料漿做均勻輔射狀向周邊緩慢流動，在漫游中料漿的固體顆粒藉自重或絮凝作用而沉降。**初由于濃度較低，顆粒基本上作自由沉降，沉速較快，繼而沉入濃集帶、沉速較慢。**后沉到**下部一沉積帶，也是濃度較高的壓縮區(qū)，水份從沉降顆粒的間隙中不斷析出。在耙架連續(xù)回轉時，耙齒對該部沉積物沿池底的錐形坡面逐級推向池底的中心處，**后由該處的排料口排出。在耙齒推進沉積物時，也是刮板對沉積物的一個壓縮過程，這也大大地促使析水作用的加強，因而從排料口排出的沉積物是經過濃縮的料漿。池上部是澄清帶，澄清水從池邊溢流堰排出，從而構成濃縮池工作的全過程。該濃縮池配有NZ系列濃縮機。
二、NZ系列濃縮機主要結構特點
NZ系列濃縮機由橋架、傳動機構、豎向柵條、刮泥耙和濃縮池等組成。
1. 傳動機構
傳動機構是驅動耙架回轉的系統(tǒng)，主要由電動機、減速器組成，為了保證運轉中提升耙架的需要，減速機直接與機房相連，帶動耙架與柵條轉動，完成集泥刮泥過程。
2. 柵條
豎向柵條在濃縮機工作時一起轉動，其主要目的是為了攪拌泥水，因為攪拌度轉慢，能起到緩慢攪拌作用，當柵條穿行于污泥層時，能為水提供從污泥中逸出的通道，以提供污泥濃縮的效果。
3. 刮泥耙
濃縮池沉淀下來的泥，由刮板從四周向中心收集，然后進入集泥斗。由排泥管排出濃縮池。刮臂上安裝的刮板與刮臂成45度角，兩片重合15度角左右，這樣的結構利用集泥。
三、設備設計參數
污泥濃縮池
數量     1套；
設計處理水量     20m3/h；
設計進泥含水率  98-99% ；
出泥含水率     95%；
直徑/高度    ø5000/4500 mm；
設備壁厚            10mm
材質/防腐             Q235-A/還氧樹脂漆3道，厚度≥200μm
污泥固體負荷     50kg/m2.d；
刮泥機
葉輪形式              葉片刮板式
刮板及軸材質         1Cr18Ni9Ti
刮臂直徑            ø 4600mm
刮臂外緣線速度      1.2m/min
減速機功率          0.55kw
儲泥斗
數量    1臺
容積                 3.5m3
設備壁厚             6mm
材質/防腐            Q235-A/還氧樹脂漆3道，厚度≥200μm
四、操作維護說明
濃縮機操作比較簡單，盛水后只需開動電機就行。開機時聽減速機及電動機聲音，如無雜音即正常。
另外減速機需定期察看油標，以便加注機油，機油規(guī)格及型號減速機說明書。
設備裝備過扭矩保護裝置，如果減速機過扭矩大，減速機輸出軸聯軸器上的安全銷斷，這樣就可以保護減速機。

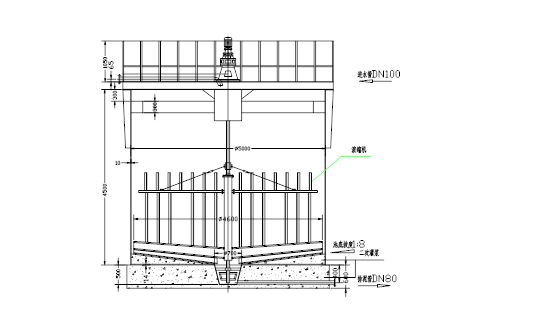

五、簡 圖
