Dynamic Circulation Low-temperature Evaporating Concentrator
動態循環低溫蒸發濃縮器
目 錄
前言
**篇：動態循環低溫（20℃～35℃）濃縮機組
第二篇：二效動態循環中溫（45℃～60℃）濃縮機組
第三篇：三效動態循環高溫（65℃～80℃）濃縮機組
第四篇：性能對比分析

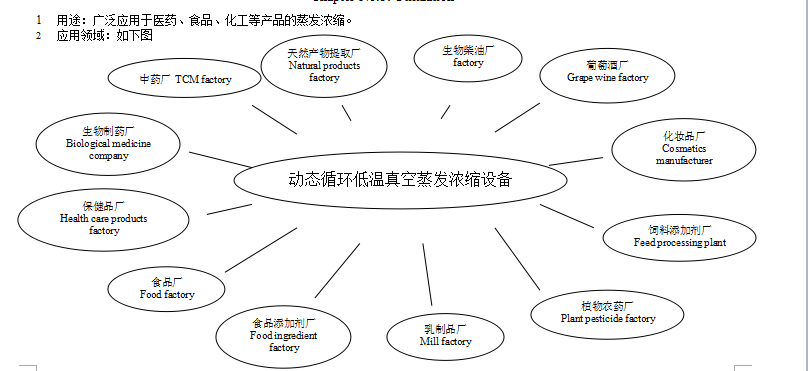

第五篇：應用范圍
Content
Forward
Chapter **:Single-effect Dynamic Circulation Low-temperature (20℃～35℃) Evaporating Concentrator.
Chapter No.2:Double-effect Dynamic Circulation Medium-temperature (45℃～60℃) Evaporating Concentrator.
Chapter No.3:Triple-effect Dynamic Circulation High-temperature (65℃～80℃) Evaporating Concentrator.
前 言
現有的蒸發濃縮設備，雖然通過真空減壓降低了蒸發的溫度，但由于使用蒸汽加熱，這種低溫蒸發濃縮實際是一種假低溫，其存在的問題：
1. 局部高溫對熱敏性有效成分造成破壞，影響品質。
2. 物料易形成粘壁、糊層，難清洗。
3. 熱交換效率低，耗能大。
公司在綜合G內外蒸發濃縮先進技術的基礎上，歷時多年研制，成功開發出
動態循環低溫真空濃縮機組，解決了現有真空濃縮設備蒸汽加熱假低溫存在的上述問題，同時具有下列優點：
1. **低蒸發溫度可達25℃~30℃，有效地保護了產品的品質。
2. 不受藥液濃度的影響，適合各種藥物的蒸發濃縮。
3. 換熱效率全程基本保持不變，不隨濃度的增大而明顯減小，蒸發濃縮的效率提高了4~10倍，有效地節約了能耗。
根據不同產品蒸發溫度要求不同，公司推出了一效、二效、三效動態循環真空濃縮機組，有效地提高蒸發效率，節約能耗。
Forward
Although the evaporating temperature in the existing evaporating concentrators is dropped down by vacuum, the low temperature evaporating is truly a false one, if the concentrator uses stem to heat, which has the following problems:
1. Partial high temperature damages thermo-sensitive materials, effecting quality.
2. The concentrate is easy to stick to the insight wall of evaporator, forming a layer of burn, thus causes difficulty of washing and cleaning.
3. Low efficiency of heat transforming, high energy consumption.
Our company has created Dynamic Circulation Low-temperature Evaporating Concentrator through many years of development on the basis of synthesizing the advanced evaporating techniques of domestic and abroad. The concentrator solves the above problems and having the following advantages:
1. The evaporating temperature is as low as 20℃~25℃,and effectively guarantee the quality of product.
2. Having low affection with density of concentrate, and be suitable for concentrating various products.
3. The heat transform efficiency does not drop sharply with the density increasing, thus the efficiency of evaporating increase 4 to 10 times, and saving the energy.
動態循環低溫蒸發濃縮原理示意圖
**篇：單效動態循環低溫（20℃～35℃）濃縮器
Chapter **:Single-effect Dynamic Circulation Low-temperature (20℃～35℃) Evaporating Concentrator
動態循環真空濃縮機組**基本型式，可滿足用戶**低蒸發溫度（20℃～25℃），**小蒸發量（30L/hr水溶液）的要求，在此溫度條件下濃縮水溶液，是目前G際上**低溫度的濃縮器。
**章：設備構成
設備由蒸發罐、換熱器、冷凝器、回收儲罐、蒸發循環泵等組成，根據用戶的要求配備不同形式的熱源和冷源，具體如下：
1. 當蒸發溫度≤35℃時，系統需要配備制冷機組來提供熱源和冷源，加熱溫度控制在20℃～25℃、25℃～30℃、30℃～35℃等區段，冷卻溫度控制在7℃～10℃。
2. 本套設備也可用于蒸發溫度≥35℃的產品，蒸發量≤500L/hr，或≤2000L/hr溶劑，系統的熱源采用汽水換熱器轉換為熱水循環加熱蒸發，冷卻采用冷卻塔循環水。
第二章：型號規格
備注：蒸發有機溶劑，蒸發量大約是水蒸發量的3~5倍。
第二篇：二效動態循環中溫（45℃～60℃）濃縮器
Chapter No.2:Double-effect Dynamic Circulation Medium-temperature (45℃～60℃) Evaporating Concentrator.
是由兩套一效設備構成，但第二效蒸發需要的熱量是由一效蒸發出的溶劑提供，有效減少加熱需要的熱量，節約能耗。
該套設備的前提是用戶**低蒸發溫度要≥45℃，一效加熱的溫度在55℃～60℃，二效蒸發的溫度在40℃～45℃，單套每小時蒸發水量500~3000L/hr。
**章：設備構成
設備由二套蒸發罐、二套換熱器、一套冷凝器、二套回收儲罐、二套蒸發循環泵等組成，配備熱源和冷源。
系統的熱源采用蒸汽，然后用汽水換熱器轉換為熱水循環加熱蒸發，冷卻采用冷卻塔循環。
第二章：型號規格
備注：蒸發有機溶劑，蒸發量大約是水蒸發量的4~5倍。
第三篇：三效動態循環高溫（65℃～80℃）濃縮器#p#分頁標題#e#
Chapter No.3:Triple-effect Dynamic Circulation High-temperature (65℃～80℃) Evaporating Concentrator.

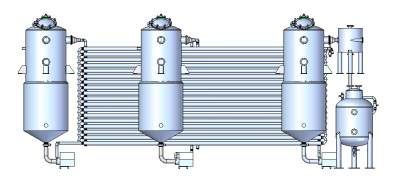

是由三套一效設備構成，第三效蒸發需要的熱量是由二效蒸發出的溶劑提供，第二效蒸發需要的熱量是由一效蒸發出的溶劑提供，大幅減少加熱需要的熱量，節約能耗。
一效加熱的溫度在75℃～80℃，二效蒸發的溫度在60℃～65℃，三效蒸發的溫度在45℃～50℃，單套每小時蒸發水量1000~3500L/hr。
**章：設備構成
設備由三套蒸發罐、三套換熱器、一套冷凝器、三套回收儲罐、三套蒸發循環泵等組成，配備熱源和冷源。
系統的熱源采用蒸汽加熱，冷卻采用冷卻塔循環。
第二章：型號規格
備注：蒸發有機溶劑，蒸發量大約是水蒸發量的4~5倍。
