1緒論
1.1濃縮池簡介
濃縮池屬于分層沉降，其基本工作狀態為：污泥由中心進泥管連續進泥，濃縮污泥通過橡皮刮板刮到污泥斗中，并從池底排泥管排出。澄清池由溢流堰流出。濃縮池沿高程可大致分為三個區域：頂部為澄清池；中部為進泥池；底部為壓縮池。
濃縮池必須同時滿足：1.上清液澄清；2.排出的污泥固體濃度達到設計要求；3.固體回收率高。
1.2濃縮池的作用及分類
濃縮法主要用于污泥的脫水，污泥處理處置之前進行減容化和無害化的處理。濃縮是污泥減容效果**顯著的一步，濃縮池的產生的污水通常返回到處理廠的進口處再次處理，濃縮同時產生了脫水處理的濃縮污泥，甚**可以用于土地會用。
濃縮法的形式多樣，主要有重力濃縮法、氣浮濃縮法、離心濃縮法三大類。污泥濃縮工藝的選擇主要取決于產生污泥的污水處理工藝、污泥的性質、污泥量和需達到的含固率要求。目前我G污泥處理中大多數采用重力濃縮工藝。
[1]
2重力濃縮池
2.1重力濃縮池簡介及原理
重力濃縮池是污泥中的固體顆粒在重力作用下沉淀和進一步濃縮的過程，是一種沉淀工藝。采用該法可使污泥固體含量提高到4%~5%。
[2]根據運行情況重力濃縮可分為間歇式和連續式兩種。
重力濃縮池是污泥在重力場的作用下自然沉降的分離方式，是一個物理過程，不需要外加能量，是一種**節能的污泥濃縮方法。重力濃縮沉降可分為四種形態：自由沉淀、干涉沉淀、區域沉淀和壓縮沉淀。
2.2重力濃縮池結構與特點
間歇式重力濃縮池是間歇進泥，因此，在投人污泥前必須先排除濃縮池已澄清的上清液，騰出池容，故在濃縮池不同高度上應設多個上清液排出管。間歇式操作管理麻煩，且單位處理污泥所需的池體積比連續式的大。
連續式重力濃縮池可采用豎流式、輻流式沉淀池的型式，一般都是直徑5~20m圓形或
矩形鋼筋混凝土構筑物;可分為有刮泥機與污泥攪動裝置的濃縮池、不帶刮泥機的濃縮池，
以及多層濃縮池等3種。
有刮泥機與攪拌裝置的連續式濃縮池。池底面傾斜度很小，為圓錐形沉淀池，池底坡度為1%~10%。進泥口設在池中心，周圍有溢流堰。為提高濃縮效果和濃縮時間，可在刮泥機上安裝攪拌裝置，刮泥機與攪拌裝置的旋轉速度應很慢，不**于使污泥受到攪動，其旋轉周速度一般為0.02~0.20m/s。攪拌作用可使濃縮時間縮短4~5h。
刮泥機上設置的垂直攪拌柵隨刮泥機轉動的線速度為1m/min，每條柵條后面可形成微
小渦流，造成顆粒絮凝變大，并可造成空穴，使顆粒間的間隙水與氣泡逸出，濃縮效果可提
高20%以上。
對于土地緊缺的地區，可考慮采用多層輻射式濃縮池。
如不用刮泥機，可采用多斗連續式濃縮池，采用重力排泥，污泥斗錐角大于
，并設置可根據上清液液面位置任意調動的上清液排除管，排泥管從污泥斗底排除。
通常，重力濃縮池進泥可用離心泵，排泥則需要用活塞式隔膜泵、柱塞泵等壓力較高的
泥漿泵。
[5]
2.3重力濃縮池設計參數
1.進泥含水率:當為初次污泥時，其含水率一般為95%~97%;當為剩余活性污泥時，其含水率一般為99.2%~99.6%;當為混合污泥時，其含水率一般為98%~99.5%。
2.污泥固體負荷:當為初次污泥時，污泥固體負荷宜采用80~120kg/
;當為剩余活性污泥時，污泥固體負荷宜采用30~60kg/
,當為混合污泥時，污泥固體負荷宜采用25~80kg/
。
3.濃縮后污泥含水率;由曝氣池后二次沉淀池進人污泥濃縮池的污泥含水率，當采用
99.2~99.6%時，濃縮后污泥含水率宜為97~98%。
4.濃縮停留時間:濃縮時間不宜小于10 h;但也不要超過18 h,以防止污泥厭氧腐化。
5.有效水深:一般為4 m,**低不小于3 m.
6.污泥室容積和排泥時間:應根據排泥方法和兩次排泥間隔時間而定，當采用定期排泥時，兩次排泥間隔一般可采用8 h.
7.集泥設施:輻流式污泥濃縮池的集泥裝置，當采用吸泥機時，池底坡度可采用0.003,當采用刮泥機時，不宜小于0.01。不設刮泥設備時，池底一般設有污泥斗，其污泥斗與水平面的傾角，應不小于
。刮泥機的回轉速度為0.75~4r/d,吸泥機的回轉速度為1r/d,其外緣線速度一般宜為1~2m/min。同時，在刮泥機上可安設柵條，以便提高濃縮效果，在水面設除浮渣裝置。#p#分頁標題#e#
8.構造:濃縮池采用水密性鋼筋混凝土建造。設污泥投人管、排泥管、排上清液管、排泥管等管道，**小管徑采用150mm，一般采用鑄鐵管。
9.豎流式濃縮池:當濃縮池較小時，可采用豎流式濃縮池，一般不設刮泥機，污泥室的截錐體斜壁與水平面所形成的角度，應不小于
，中心管按污泥流量計算。沉淀區按濃縮分離出來的污水流量進行設計。
10.上清液:濃縮池的上清液，應重新回流到初沉池前進行處理。其數量和有機物含量應參與全廠的物料平衡計算。
11.二次污染:污泥濃縮池一般均散發臭氣，必要時應考慮防臭或脫臭措施。臭氣控制可以從以下三個方面著手，即封閉、吸收和掩蔽。所謂封閉，是指用蓋子或其他設備封住臭氣發生源或用引風機將臭氣送人曝氣池內吸收氧化;所謂吸收，是指用化學藥劑來氧化或凈化義氣;所謂掩蔽，是指采用掩蔽劑使臭氣暫時不向外擴散。
[3]
3重力濃縮池的計算公式
3.1重力濃縮池計算內容簡述

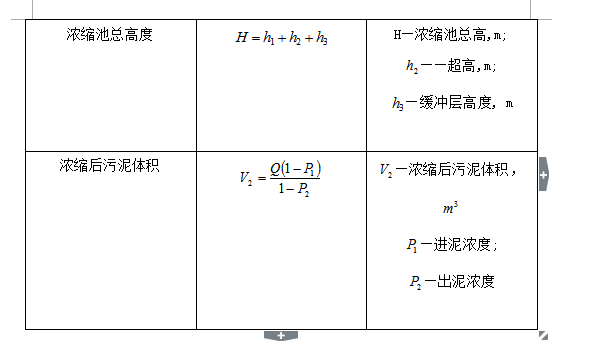

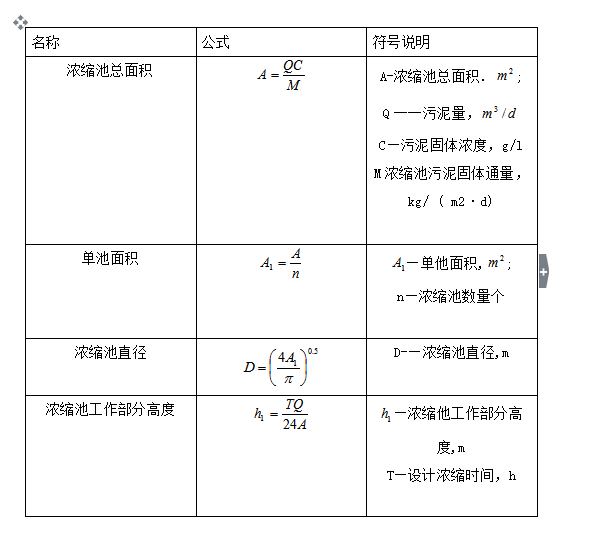

本課題設計計算主要內容：污泥總量及污泥濃度計算、濃縮污泥固體通量、濃縮池面積、濃縮池直徑、濃縮池工作部分的高度、濃縮池總高度、濃縮后污泥體積。
3.1.1污泥總量及污泥濃度計算
污泥總量
(m
3/d)
污泥混合后的濃度

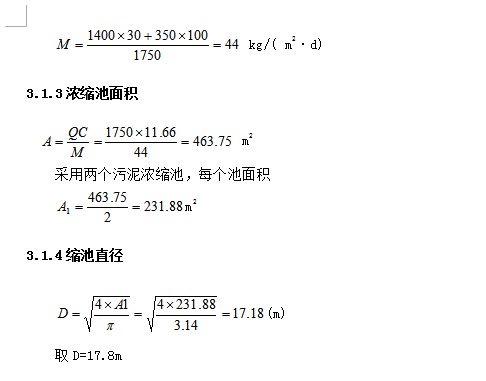

3.1.2濃縮物你固體通量
設初次沉淀池污泥的固體通量為100kg/( m
2·d)，剩余活性污泥的污泥固體通量宜采用30 kg/( m
2·d)，則初次沉淀池污泥和生育活性污泥混合后的污泥固體通量為

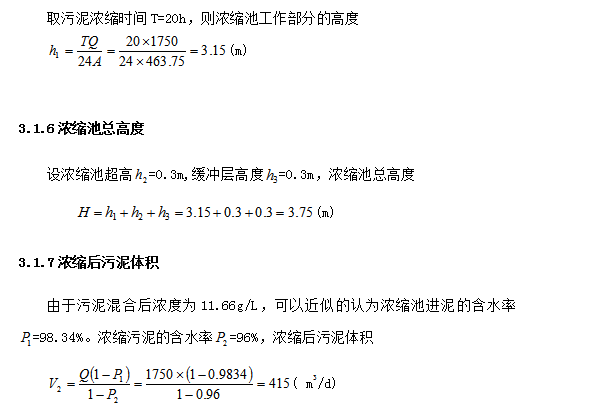

3.1.5濃縮池工作部分的高度
(m)
4結束語
本次課程設計歷經兩周，通過不斷地查資料、設計、計算、畫CAD圖，使我對所學過的相關知識有了更深入的理解，同時拓寬了相關的知識面。在查閱大量資料的同時也引發了我的許多的思考，對污泥濃縮池的相關方面的知識有了較深刻的認識。
本次課程設計是對我的一項綜合性考察，需要在不斷地學習中完成，是一個不斷完善自己、充實自己的很重要的過程，也是一次鍛煉自己的機會，能夠察覺理論設計與實際工程設計的差異和欠缺，對于今后的社會工作中遇到的問題很有幫助，給我以較大的啟發。
